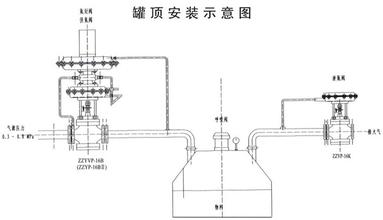

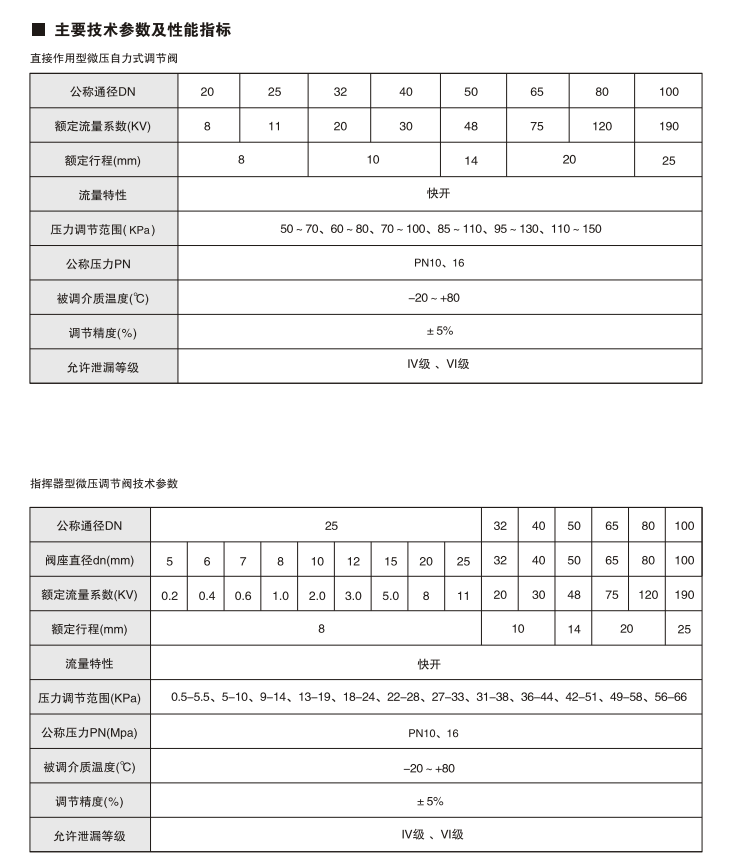

ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
特点
1、氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；
2、氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
3、调整：
（1）供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；
（2）泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）；
（3）呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。

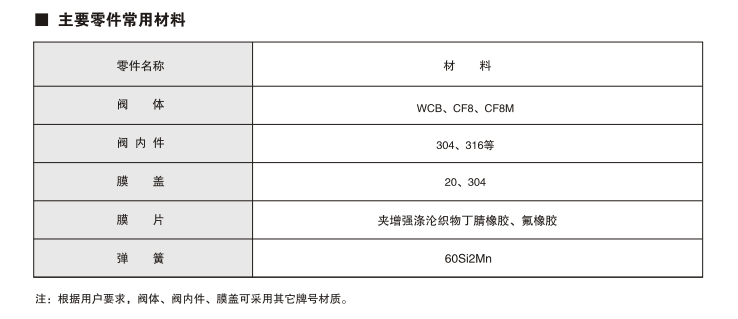

零件材料
零 件 名称 | 材料 |
阀体 | ZG230-450 ZG1Cr18 Ni9Ti |
阀杆、阀芯、阀座 | 1Cr18 Ni9Ti |
膜片 | 丁腈橡胶夹增强绦纶织物 |
弹簧 | 60Si2Mn |
波纹管 | 1Cr18 Ni9Ti |

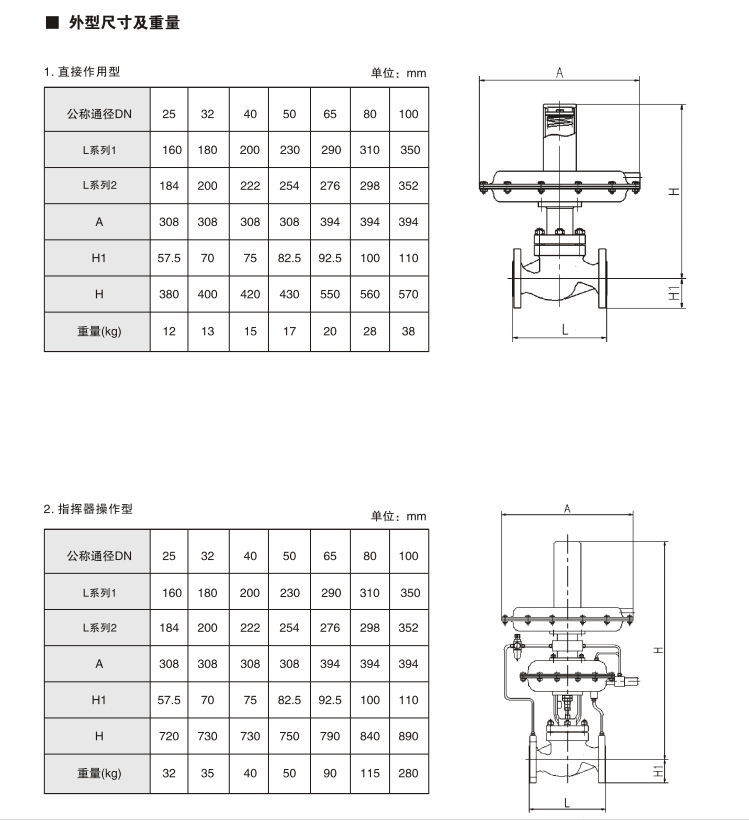

主要技术参数之外形尺寸介绍
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
A | 192 | 232 | 308 | |||||
H | 629 | 631 | 652 | 666 | 689 | 797 | 837 | 1050 |
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
G(Kg) | 18 | 19 | 21 | 23 | 25 | 37 | 50 | 59 |
法兰规格 单位：mm
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
D | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 |
B | 16 | 18 | 20 | 22 | ||||
n-ф | 4-14 | 4-18 | 8-18 | |||||
f1×D2 | 2×56 | 3×65 | 3×76 | 3×84 | 3×99 | 3×118 | 3×132 | 3×156 |
I 1订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号，请向我们提供您的使用参数
1.公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性)
3、阀作用形式(阀前型或阀后型)
4、阀前、阀后压力
5、阀体、阀芯材料.
6、是否带附件，说明附件型号，以便我们的为您正确选型。
二、特殊要求
1.特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、指定涂层颜色
6、特殊介质(氧气、氯气、氢气);
7.使用不锈钢连接件;
三、若已经由设计单位选定我公司的产品型号，请按型号直接向我公司销售部订购
四、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
