ZZYV自力式微压调节阀
  • 详细信息
  • 订购说明

ZZYV自力式微压调节阀属于自力式压力调节阀的系列;是一种不需要外加任何能源的自力式阀,依靠介质自身能源控制的得阀门,介于自力式阀门系列中ZZYP和ZZYVP中间的自力式阀.主要用于控制阀前压力小于0.2MPa的场合。

ZZYV自力式微压调节阀特点

1、调节弹簧设计在薄膜执行机构上方,利于现场调试。
2、无填料,阀杆上、下活动是不存在摩擦,上密封可靠
3、执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来
4、阀体为四通形式,因而K、B型可通用一种阀体
5、平衡型结构,不受阀前压力影响

更多特点请点击这里

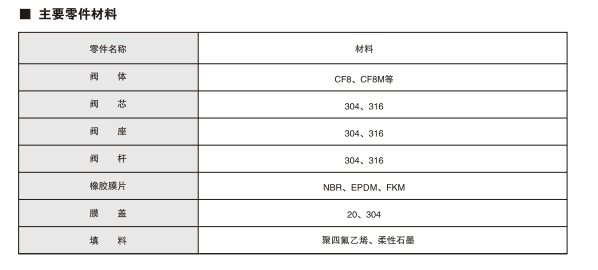

ZZYV自力式微压调节阀主要零件

1 阀体
2 膜片
3 膜盖
4 调节弹簧
5 平衡膜片

ZZYV自力式微压调节阀原理

该阀采用大膜片执行机构输出力大稳定,对压力流量微小变化极其敏感,控制精度很高,阀芯采用单座流开(高进低出)设计,在阀盖处(和阀体连接处)安装有平衡膜片(起到阀前压力平衡,消除不平衡力)阀后压力经取压管进入薄膜执行机构,同薄膜执行机构调节弹簧相比较,压力达不到设定值(调节压缩执行机构弹簧)阀后压力则变大,反之则变小。

■概述
ZZY系列自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阁前(威阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZYP).套简(ZZYM). 双座(ZZYN)三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节K型)。产品公称压力等级有PN16.40、63; 阀体口径范围DN20~ 300;泄漏量等级有II级、IV级和V级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。


■订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数

1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、溫度、粘度或酸碱性)
3.阀作用形式(阀前型或阀后型)
4、流量特性
5.阀前、阀后压力
6.阀体、阀芯材料
7、是否带附件,说明附件型号,以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁钢处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氧气、氯气、氢气);
8、使用不锈钢连接件;
三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。




为了使用户能拿到高品质性能的产品,我公司仅做极少量现 货库存。所有产品均为零部件 库存,可根据客户要求随时组装发货,以确保产品达到最高性能要求! 为了更好的维您的利益 请在购买之前请先与我们技术人员确认产品工况要求等,已免选型不对给您带来不愉快的购物体 验!温馨提示:

特别提示:

三天以内的交期为我公司有库存的产品,有库存产品特推出“七天无理由退换货”,如产品质量 问题退换货,我司承担全部费用;非产品质量问题退换货,客户需承担退换货运费。 一周以上的交期为我公司非库存的产品,非库存产品网上订购后,不能取消订单,取消订单需支 付30%的费用。非产品质量问题,不接受退换货;产品质量问题,我司承担退换货来回运费
