ZJHP精小型气动调节阀
  • 详细信息
  • 订购说明

ZJHP气动单座调节阀的概述
ZJHP系列气动薄膜直通单座调节阀
采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈3流线型、压降 损失小、阀容量大、流量特性准确、拆装方便等优点。广泛应用于准确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给 定值。特别适用于允许泄漏星小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

ZJHP气动单座调节阀的特点
1.顶导向单座调节阀,结构紧凑,部件少、易维修。
2.金属阀芯适合多种工作场合,达IV级泄漏标准,软密封结构阀芯达VI级泄漏标准。
3.阀体按流体力学原理设计成等截面低阻流道,额定流量系数增大30%。可调范围大,固有可调比为50:1。执行机构采用多弹 簧结构,高度减少30%。,重量减轻30%。
4.ZJHPW型波纹管密封调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。ZJHPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

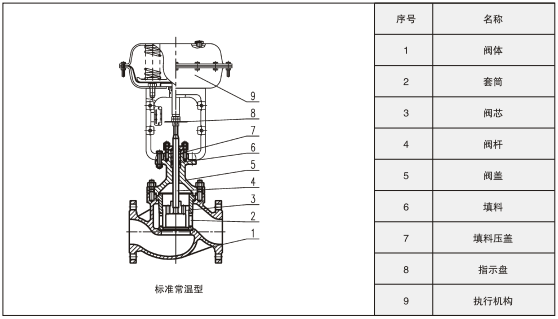

主要零件常用材料


名称材质
阀体阀盖ZG230-450、ZG0Cr18Ni9
阀芯阀座0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
填料PTFE、柔性石墨
波纹管0Cr18Ni9
垫片石墨缠绕垫片(V6590)、齿形垫片
膜盖A3、0Cr18Ni9
波纹膜片夹增强尼龙织物丁腈橡胶
弹簧60Si2Mn
阀杆推杆0Cr18Ni9、2cr13



单座阀主要技术参数

公称通径20253240506580100125150200250300

阀座 通径 mm10121520253240506580100125150200250300

额定 kv线性1.82.84.46.91117.627.5446911017627544069010001600

等百分比1.62.54.06.310162540631001602504006309001440

公称压力(MPa)1.6、2.5、4.0、6.4、10
行程(mm)16254060100
薄膜有效面积Ae(cm2)2803505609001400
信号范围KPa20-100、40-200、80-240
气汽源压力MPa0.1--0.4

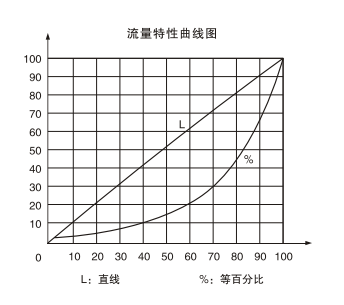

固有流量特性线性、等百分比、快开
固有可调比50:1
泄漏等级硬密封IV、V级;软密封VI
法兰尺寸符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃-40~+230℃(常温)、+230~+450℃(中温)、 +450~+560℃(高温)、-40~-196℃(低温)

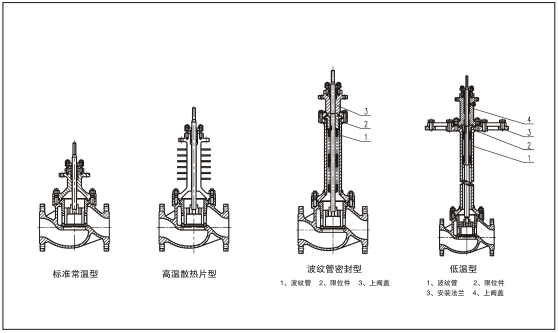

系列类型常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型


主要性能指标


序号项目标准型调整阀高温、低温型调节阀

不带定位器带定位器不带定位器带定位器
1基本误差(%)±5±1±15±4
2回差<(%)< td="">31103
3四区<(%)< td="">30.481
4始终点偏差 <(%)< td="">气开始点±2.5±1±6


±2.5

终点±5±15
气关始点±5±15
终点±2.5
±6
5额定行程偏差<(%)< td="">±2.5+2.5+6+2.5


注:本产品性能符合GB/T4213—2008

气关式(正作用)金属密封型允许压差表 单位: MPa

执行机构型号弹簧范围(KPa)气源压力(KPa)定位器(带/否)阀座直径dn(mm)
20253240506580100125150200
ZHA-2220-1000.140.950.61








2.551.63








40-2000.253.342.14








80-2400.46.524.17








ZHA-2320-1000.14

0.490.320.20







1.310.840.54





40-2000.25

1.721.100.71





80-2400.4

3.362.151.37





ZHA-3420-1000.14




0.180.120.08







0.490.320.21


40-2000.25




0.650.430.27


80-2400.4




1.260.830.53


ZHA-4520-1000.14







0.090.060.03








0.230.160.09
40-2000.25







0.300.210.12
80-2400.4







0.580.400.22


气关式(反作用)金属密封型允许压差表 单位: MPa

执行机构型号弹簧范围(KPa)气源压力(KPa)定位器(带/否)阀座直径dn(mm)
20253240506580100125150200
ZHA-2220-1000.14带/否0.950.61








40-2000.252.551.63








80-2400.285.733.67








ZHA-2320-1000.14带/否

0.490.320.20





40-2000.25

1.310.840.54





80-2400.28

2.951.891.21





ZHA-3420-1000.14带/否




0.180.120.08


40-2000.25




0.490.320.21


80-2400.28




1.110.730.47


ZHA-4520-1000.14带/否







0.090.060.03
40-2000.25







0.230.160.09
80-2400.28







0.520.360.20


气关式(反作用)金属密封型允许压差表 单位: MPa

执行机构型号弹簧范围(KPa)气源压力(KPa)定位器(带/否)阀座直径dn(mm)
20253240506580100125150200
ZHA-2220-1000.141.200.76








2.781.78








40-2000.253.002.29








80-2400.43.003.00








ZHA-2320-1000.14

0.620.390.25







1.440.920.59





40-2000.25

1.851.180.76





80-2400.4

3.002.231.42





ZHA-3420-1000.14




0.230.150.10







0.540.360.23


40-2000.25




0.690.460.29


80-2400.4




1.300.860.55


ZHA-4520-1000.14







0.110.080.04








0.250.170.10
40-2000.25







0.320.220.13
80-2400.4







0.600.420.23


气关式(正作用)金属密封型允许压差表 单位: MPa

执行机构型号弹簧范围(KPa)气源压力(KPa)定位器(带/否)阀座直径dn(mm)
20253240506580100125150200
ZHA-2220-1000.14带/否1.190.76








40-2000.252.781.78








80-2400.283.003.00








ZHA-2320-1000.14带/否

0.620.390.25





40-2000.25

1.440.920.59





80-2400.28

3.001.971.26





ZHA-3420-1000.14带/否




0.230.150.10


40-2000.25




0.540.360.23


80-2400.28




1.150.760.49


ZHA-4520-1000.14带/否







0.110.070.04
40-2000.25







0.250.170.10
80-2400.28







0.540.370.21


允许压差表的附注说明:
1.填料材质为PTFE
2.介质的流向与阀芯关闭的方向相反
3.金属密封型泄漏等级为IV级
4.数值受公称压力、压力、温度限制
5.波纹管密封型P2≠0时须重新核对;


外形尺寸及重量 单位:mm

公通通径DN20253240506580100125150200250300




LPN16MPa187184200222254276298352410451600673737




PN16MPa194197210235267292317368425473600708775




PN16MPa206210220251286311337394440508650752819




A280360470580



H1PN16、4053586873809098108108140168225245




PN16、646368758388100105125125170203260280




H2执行机构280310395525725
H3高温散热片型210210225230230335335345408454482550580




波纹管密封型303305392395405529540553710756800900940




H标准常温型40042045045546061062264078087089012051235




低温型H3750900




H49090929292989898110120120180180




D310310335335335430465520585660770850850




重量kgPN16/402022253238626783132160245350470




N64/10024253042527882102170190285500660




低温型PN16/40404852606890105143210282315580800




低温型PN64/1005060657585112131178262352393725980





订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式(气-关式或气-开式)
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。

二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氣气、氯气、氮气)
8、使用不锈钢连接件;

三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽茧提供设计图纸和详细参数,由我们的专家为您审核把关。
