ZDLM电动精小型套筒调节阀接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油轻纺、制药、造纸等工业部门的生产自动化控制。本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
精小型电动调节阀主要技术参数如下表：
公称通径DN （mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
10 | 12 | 15 | 20 | ||||||||||||||
额定流量 系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
额定行程L（mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||||||
固有可调比R | 50：1 | ||||||||||||||||
允许 泄漏量 | 单座 | 硬密封：Ⅳ级、软密封：Ⅵ级 | |||||||||||||||
套筒 | 密封：Ⅱ级、软密封：Ⅵ级 | ||||||||||||||||
工作温度t（℃） | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||||
信号范围（mA.DC) | 0～10、4～20 | ||||||||||||||||
电源电压 | 220V、50Hz | ||||||||||||||||
作用方式 | 故障时：全关、全开、自锁位 | ||||||||||||||||

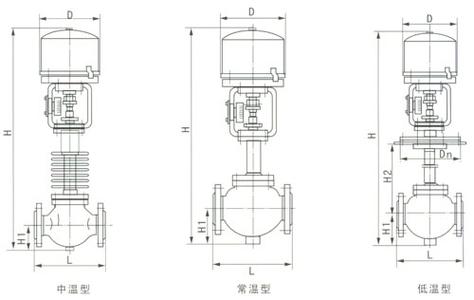

精小型电动调节阀相关结构图如下：
