ZDLP电动单座调节阀
  • 详细信息
  • 订购说明

ZDLP电动单座调节阀,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点.广泛应用于准确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;公称通径范围DN25~400.适用流体温度有-250℃~+560℃范围内多种档次.泄漏量标准为Ⅱ级或Ⅳ级.流量特性为线性或等百分比.多种多样的品种规格可供选择。

电动调节阀门主要零件材料:

阀体、阀盖:HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片:橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬   套:2Cr13


电动调节阀门主要技术参数:

公称通径mm20253240506580100125150200250300400
阀座通径mm20263240506680100125150200250300
额定流量系数kv
6.91117.627.54469110176275440690100016002700
公称压力(MPa)0.6,1.6, 2.5, 4.0, 6.4
行程(mm)1016254060100
流量特性直线,等百分比,快开
工作温度℃-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式直通双座铸造球型阀
上阀盖型式普通式(常温),热片式(中温),长颈式(低温)
阀体允许压差≤公称压力4.03.4
配用电动执行机构型号PSLPSL-201PSL-202PSL-204PSL-208PSL-312PSL325
361L361LSA-08361LSA-20361LSB-30361LSB-50361LSC-65361LSC-99
防爆型361LXA-20361LXB-30361LXB-50

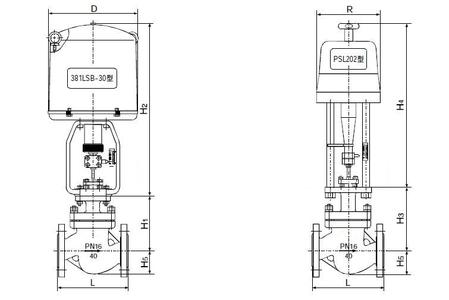

电动调节阀门结构图:
